被动式节能技术在医院建筑中的具体应用

（一）围护结构优化技术的应用

1、外墙保温隔热优化。外墙保温隔热优化主要采用“外保温”技术，可采用岩棉板、保温一体板等高效保温材料，这些材料具有导热系数低、保温性能好、防火等级高等特点。

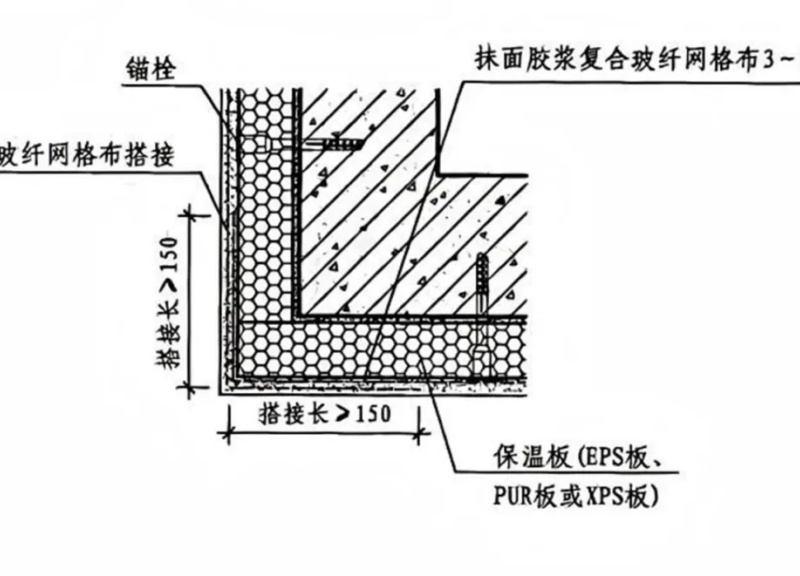

建筑外保温示意图

2、屋面保温隔热优化。可采用“倒置式保温”技术，即在屋面防水层的上方设置保温层。在材料选择方面，可采用挤塑聚苯板、硬泡聚氨酯保温板等高效保温材料。

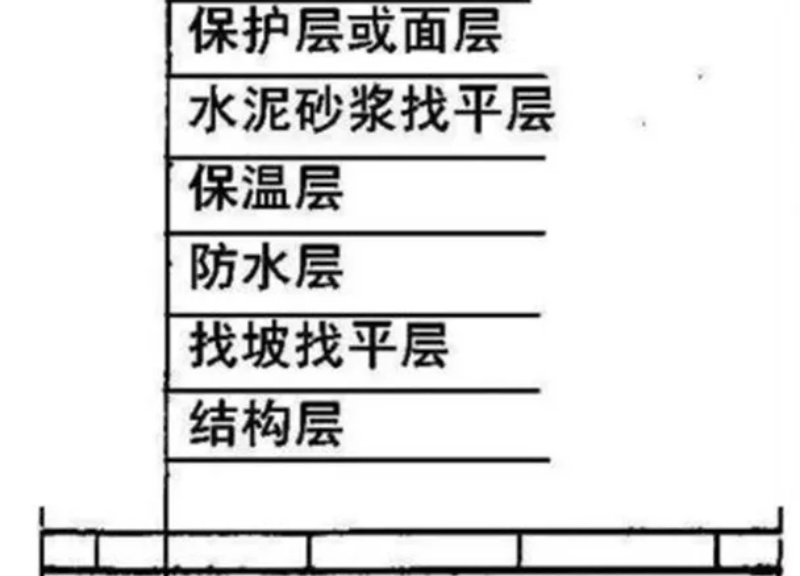

倒置式保温示意图

3、门窗节能优化。一是采用高效节能门窗材料，如断桥铝型材，具有良好的保温隔热性能与密封性能；二是采用低辐射中空玻璃（Low-E玻璃），可有效减少太阳辐射的进入量，降低空调系统的能耗；三是优化门窗的密封性能，采用多道密封胶条，减少空气渗透，提升门窗的保温隔热效果。

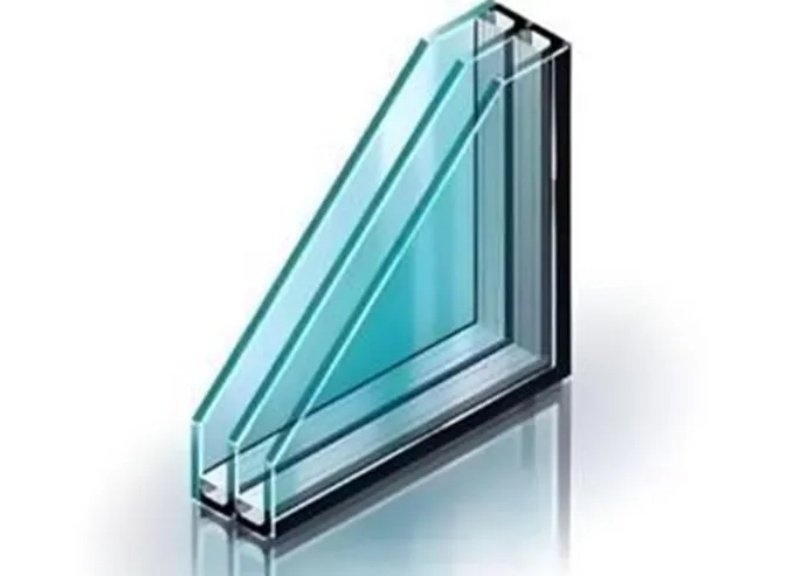

中空玻璃示意图

（二）自然采光节能技术的应用

1、优化建筑体型与窗墙比。可采用“条形”“L形”“U形”等体型，优化窗墙比：对于门诊楼、住院病房窗墙比可设置为0.4-0.6；对于走廊、楼梯间等辅助区域，窗墙比可设置为0.2-0.3。

2、大进深大厅、候诊区、走廊等空间采用天窗或中庭采光，将自然光引入建筑内部，中庭顶部宜采用漫射玻璃，避免阳光直射产生眩光；锯齿形天窗适合医技科室。

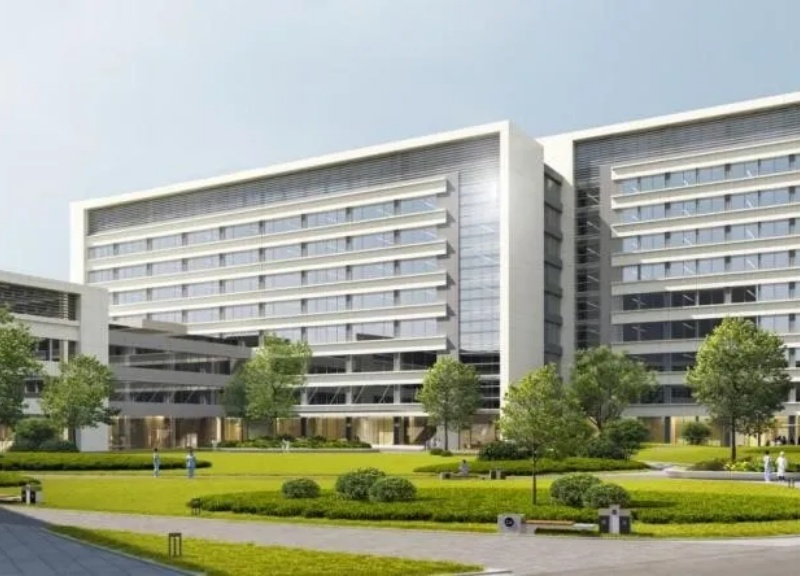

建筑布局示意图1

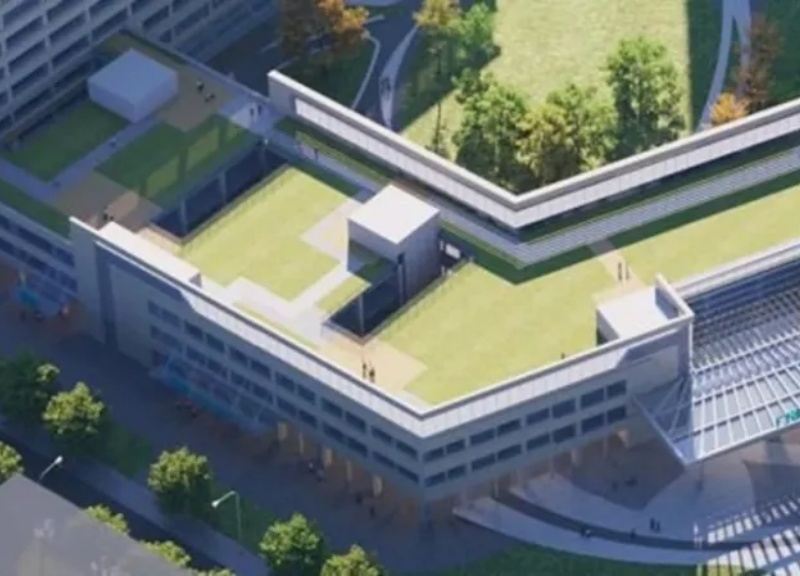

建筑布局示意图2

3、导光管采光系统，能将自然光高效引入建筑内部甚至地下深层空间，完美契合医院建筑 "高能耗、多无窗空间、对光环境质量要求高" 的特点。

4、反光构件与采光井。在医院建筑内部，可设置反光构件，提升采光的均匀性，通过采光井将自然光引入地下楼层或建筑内部的阴暗区域。

5、控制眩光。可采用Low-E中空玻璃、磨砂玻璃等具有防眩光功能的玻璃材料；在室内设置百叶窗、窗帘等，进一步控制眩光。

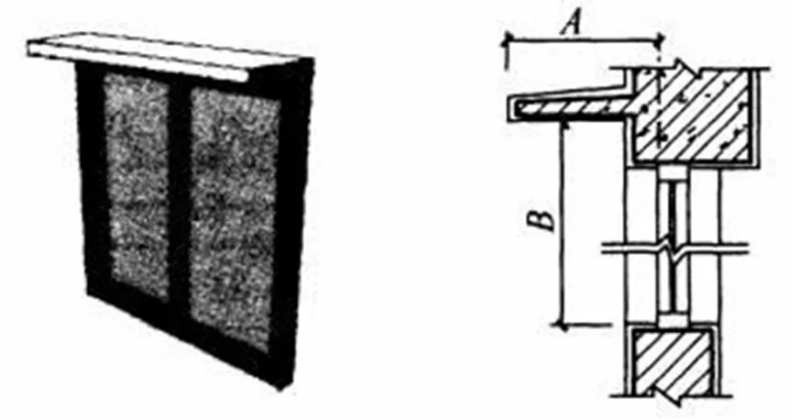

建筑外遮阳示意图-水平遮阳

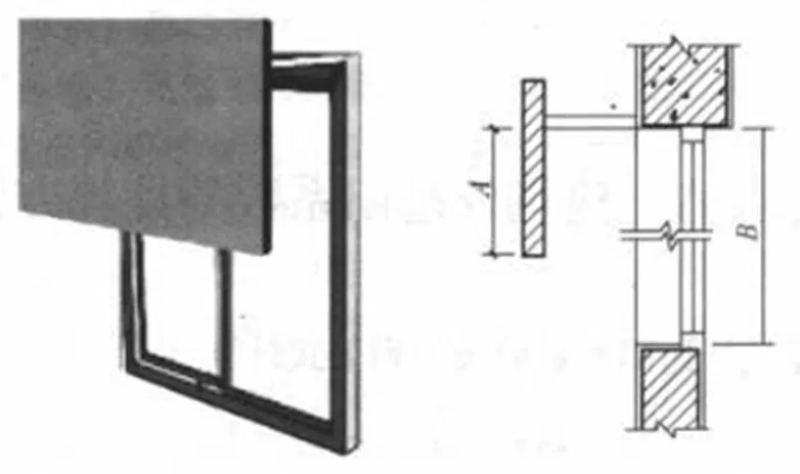

建筑外遮阳示意图-挡板遮阳

（三）自然通风节能技术的应用

1、优化建筑平面布局与通风廊道。将门诊楼、住院楼等主要功能区域沿主导风向布置，合理划分洁净区与污染区，确保自然通风不会导致污染物在不同区域之间扩散。

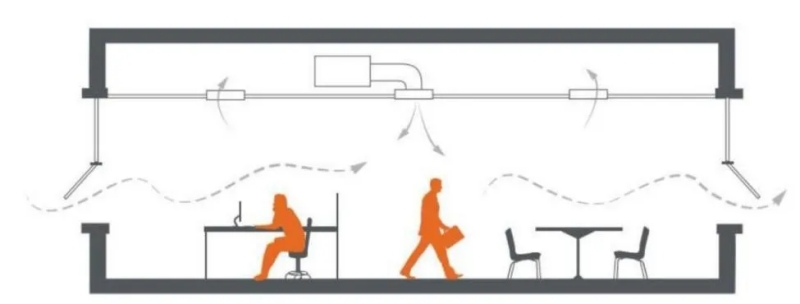

自然通风示意图

2、采用可开启式窗户与通风窗。在医院建筑的非核心医疗区域，采用可开启式窗户与通风窗。在窗户上设置纱窗、百叶等构件，防止蚊虫与污染物进入。对于核心医疗区域，可在其辅助区域设置通风窗。

3、设计热压通风系统。可通过设计拔风井、烟囱等构件，增强热压通风效果。还可在拔风井内设置太阳能集热器，提升井内空气温度，进一步增强热压通风效果。

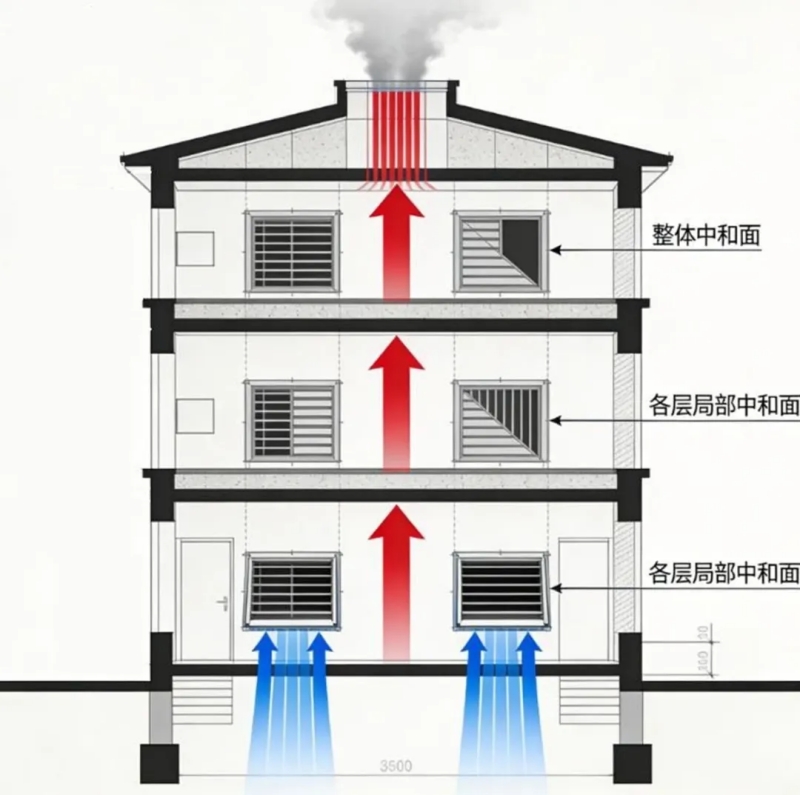

热压通风示意图

4、采用智能通风控制系统。当建筑内部的CO₂浓度超过标准值时，智能系统自动开启窗户进行通风换气；当外部空气质量较差时，智能系统自动关闭窗户，切换至机械通风模式。

（四）太阳辐射调控技术的应用

1、外部遮阳系统设计。对于东、西朝向的窗户，可采用水平遮阳或垂直遮阳构件，对于南朝向的窗户，可采用水平遮阳构件，还可采用可调节式遮阳构件。

2、低辐射玻璃（Low-E玻璃）与镀膜玻璃。可有效阻挡太阳辐射中的红外线与紫外线，减少热量传递。

3、建筑外表面颜色优化。可将建筑外表面（如外墙、屋面）采用浅色涂料或饰面材料，提升太阳反射率。
